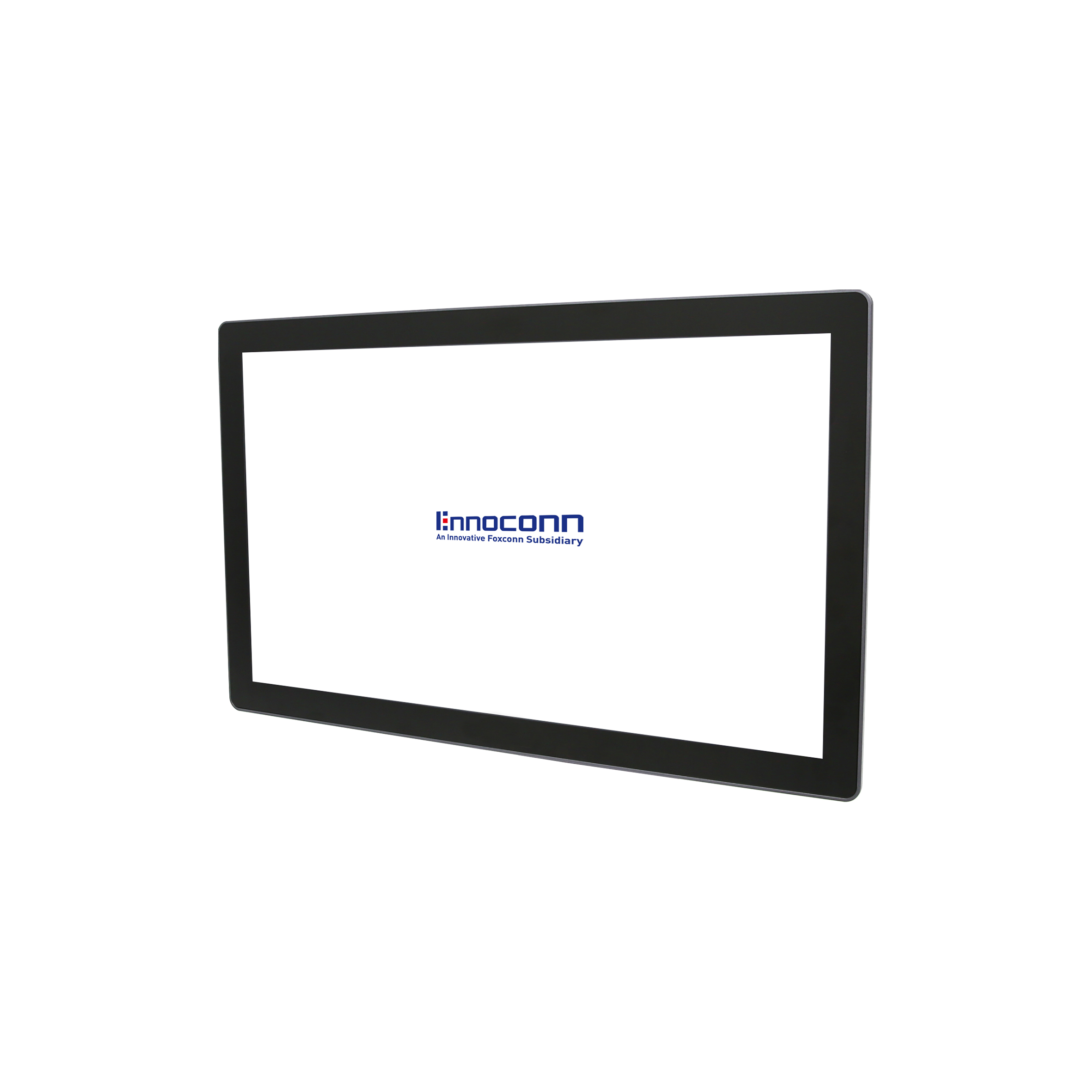

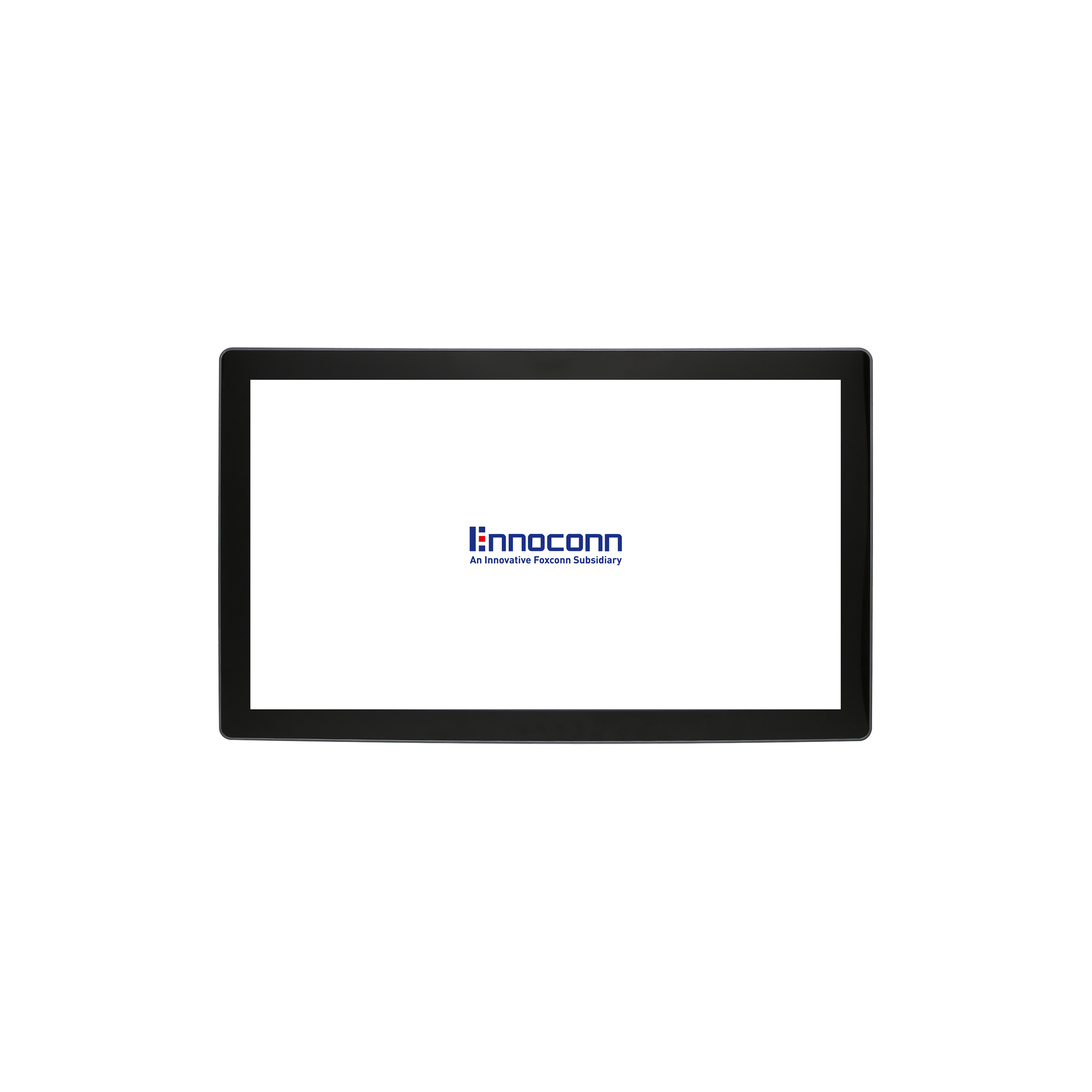

21.5寸工业平板电脑：CESP-21PW-H11P

板载Intel^® Wiskey Lake-U i3-8145UE/i5-8365UE/i7-8665UE/Celeron 4305UE处理器，主频最大可达2.2GHz
21.5寸 LED背光显示屏，前面框支持IP66防护等级
铝合金的机身使其轻薄、坚固稳定、散热效果更好
工业等级10点投射式电容触摸屏
内置mini-PCIe/M.2支持多种模块扩展
支持三个千兆网口
支持12V DC-IN，可锁附凤凰端子接口
支持远程开关
产品外壳接地保护
内置2个3W 4Ω Speaker
内置1 x 2.5寸HDD/SSD可扩充支架
支持标准VESA及嵌入式安装方式

产品介绍
详细参数
产品型录
驱动程序

产品介绍：

工业无风扇触摸一体机，采用21.5寸全平面10点投射式电容屏，搭载Intel® H110 芯片组，支持 Intel® 6th Core ™ i7/i5/i3, 处理器（LGA1151）TDP 35W

CESP-21PW-H11P

系统 System

处理器 Processor	Intel^® Wiskey Lake-U i3-8145UE Processor(2.2 GHz, up to 3.9GHz） Intel^® Wiskey Lake-U i5-8365UE Processor(4Cores, 1.6 GHz, up to 4.1GHz） Intel^® Wiskey Lake-U i7-8665UE Processor(4Cores, 1.7 GHz, up to 4.4GHz) Intel^® Wiskey Lake-U Celeron 4305UE Processor(2.0Hz)
内存 Memory	1 x DDR4 2133/2400MHz, up to 32GB(Celeron 4305UE support 2133MHz only)
存储 Storage	1 x SATA 3.0 HDD/SSD bracket 1 x M.2 2242 (SATA3.0/PCIe Gen3 x 4 supported) 1 x mSATA slot
图形 Graphics	Intel^® UHD Graphics 620 /Intel^® UHD Graphics 610 (Celeron)
操作系统 OS	Windows 10, Linux
看门狗定时器 Watchdog Timer	Programmable 255 levels timer interval, from 1~255 sec/min

显示屏 Display

尺寸 Size	21.5 inches
分辨率 Resolution	1920 x 1080
屏幕宽高比 Ratio	16:9
亮度 Brightness	250nits
可视角 Viewing Angle	CR＞10, 89°(H)/89°(V) ;
对比度 Contrast Ratio	1000
背光 Backlight	LED Backlight
背光寿命 Backlight Lifetime	30000Hrs

触摸屏 Touchscreen

触摸屏 Touch Type	10点投射式电容屏 P-cap Multi-Touch
触击 Touch	35,000,000 times

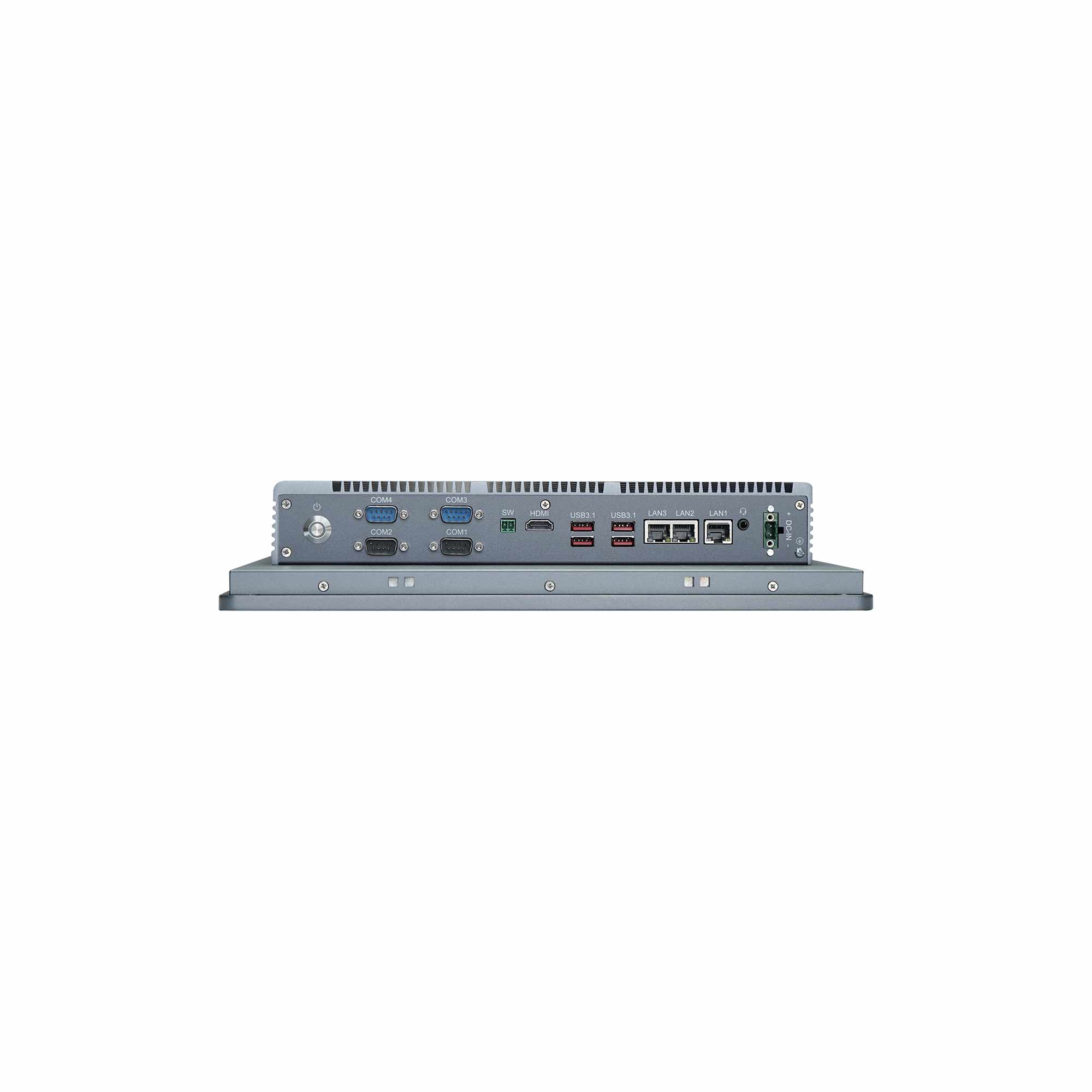

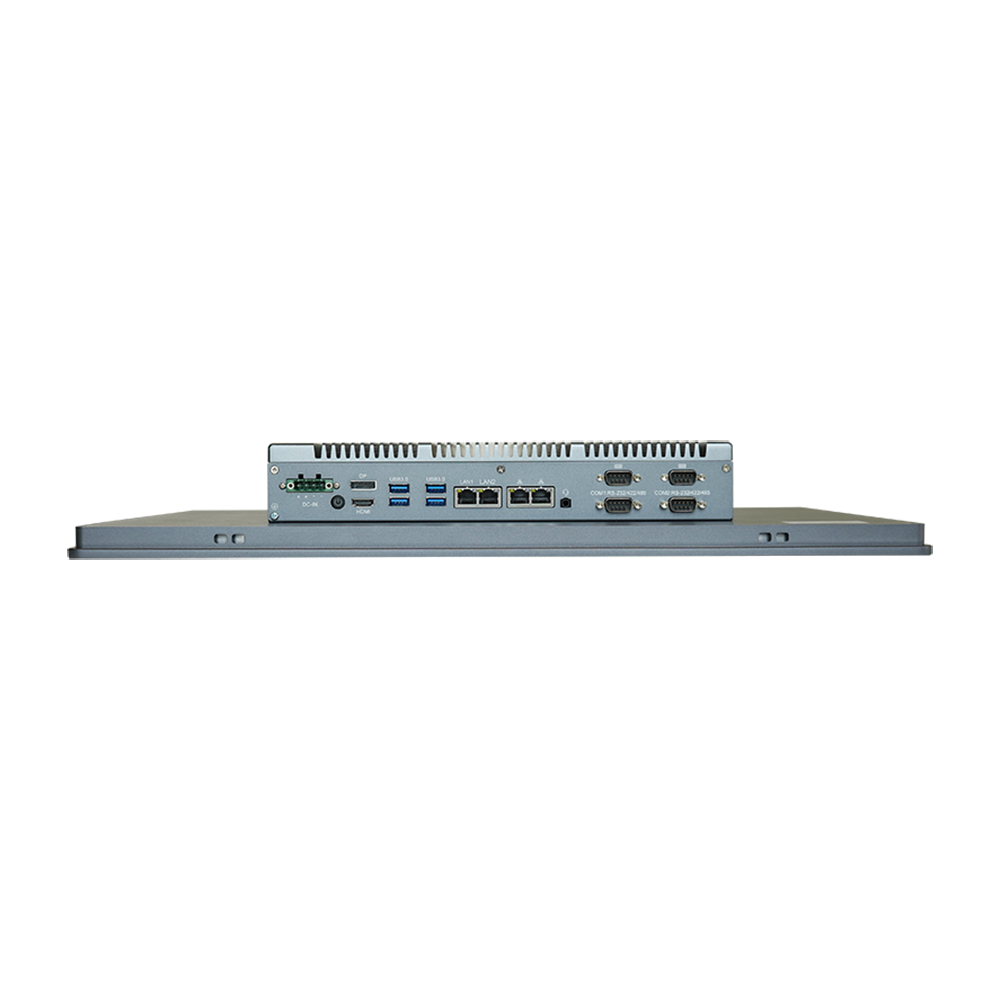

外部接口 External I/O

串口 COM	2 x RS232/RS422/RS485(COM1~2) 2 x RS232(COM3 & COM4)
USB	4 x USB 3.1Gen2 (USB SR Pro supported)
网口 Ethernet	1 x RJ45 Intel^® I219-LM GbE (10/100/1000 Mbps) 2 x RJ45 Intel^® I211AT (10/100/1000 Mbps)
显示 Video	1 x HDMI (up to 4096 x 2160@24Hz)
音频 Audio	1 x Audio(Line-out&Mic-in 2 in 1), Realtek^® ALC888S HD Audio codec
扬声器 Speaker	2 x Speaker Out (3W/4ohm)
远程开关 Remote ON-OFF	1 x Remote ON-OFF
电源输入 Power Input	1 x Power Connector (2P Phoenix)

内部接口 Internal I/O

扩展接口 Expansion

1 x Mini-PCIe (WiFi/3G/4G/mSATA supported) 1 x M.2 2230 (WiFi/PCIe/USB2.0 signal supported) 1 x M.2 2242 (SATA/PCIe X4 NVME SSD supported) 1 x SIM socket

机构 Mechanical

前框 Front Panel	铝 Aluminum
铝挤 Heat-Sink	铝 Aluminum
底板 Rear Cover	铁 SECC
安装方式 Mounting	Panel Mount, Wall and VESA-mount (75 x 75mm)
尺寸 Dimension	528.2 X 321.9 X 66mm
建议开孔尺寸Cut Out	520.2 x 313.9mm
重量 Weight	7.2Kg

环境 Environmental

操作温度 Operation Temp.	-10℃ ~ 50℃ (SSD), 0℃ ~ 40℃ (HDD)
存储温度 Storage Temp.	-40℃ ~ 70℃
湿度 Relative Humidity	5% ~ 95%, 非凝结状态 Non-condensing
随机振动 Random Vibration	5~500Hz, 1Grms (HDD)operation, 5~500Hz, 2Grms (SSD)operation
正弦振动 Sine Vibration	5~500Hz, 2G Non-operation
机械冲击 Shock	10g 11ms operation, 30g 11ms Non-operation
前面板防护 Ingress Protection	Front panel IP66
